Quelles sont les précautions d'installation pour une pompe à pipeline?

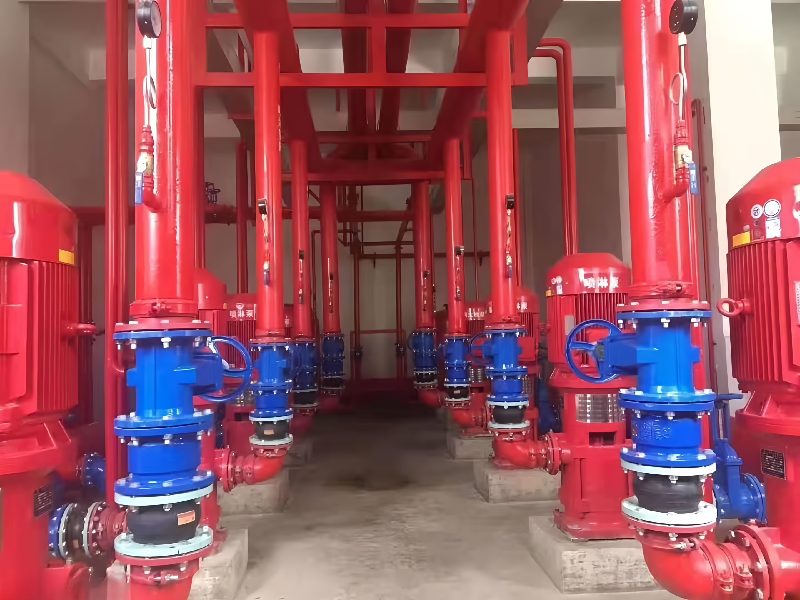

A pompe à pipelineest un type de pompe centrifuge à un stade ou à plusieurs étapes conçu pour l'installation directe dans un pipeline. Il est disponible en deux configurations principales: verticale et horizontale. Le terme «pompe à pipeline» se réfère le plus souvent au type vertical, car son entrée et son sortie sont alignées sur la même ligne droite et sont du même diamètre, ce qui le rend idéal pour les applications de renforcement en ligne. Par conséquent, il est également connu sous le nom de pompe de rappel. La pompe à pipeline horizontale, tout en présentant une entrée et une sortie de même diamètre, les fait disposer à un angle de 90 degrés les uns par rapport aux autres.

Précautions d'installation pour les pompes à pipeline

1. Pipelines dépareillés

Certains utilisateurs de pompes centrifuges de pipeline pensent que l'utilisation d'un tuyau plus petit peut augmenter la tête réelle, mais voici la vérité: la tête réelle d'une pompe = la tête totale ～ Perte de tête. Une fois le modèle de pompe fixe, sa tête totale est définie. La perte de tête provient principalement de la résistance au pipeline - plus le diamètre du tuyau est petit, plus la résistance est grande, et donc plus la perte de tête est grande. Donc, la réduction des effectifs du tuyau n'augmentera pas la tête réelle; Au lieu de cela, il le baissera, entraînant l'efficacité de la pompe.

De même, l'utilisation d'un tuyau plus grand avec une pompe de plus petit diamètre ne réduira pas la tête réelle. En fait, la résistance réduite à la pipeline réduit la perte de tête, augmentant légèrement la tête réelle. Certains utilisateurs craignent qu'un tuyau plus grand surmende le moteur, en pensant que l'augmentation de l'eau dans le tuyau appuye plus fort sur la roue. Mais c'est un mythe - cela ne monte pas réellement la charge du moteur.

2. Utilisation d'une pompe à tête haute pour le pompage à faible tête

Certains utilisateurs supposent que la tête de pompage inférieure signifie moins de charge de moteur. Guidés par cette erreur, ils choisissent souvent des pompes avec une tête excessivement élevée. Mais pour les pompes centrifuges, une fois le modèle réglé, la consommation électrique est directement liée au débit réel. Le débit diminue à mesure que la tête augmente, donc une tête plus élevée signifie un débit plus faible et moins de puissance utilisée. À l'inverse, la tête plus faible apporte un débit plus élevé et une consommation d'énergie plus élevée.

3. Trop de coudes dans le pipeline d'entrée

Les coudes dans le tuyau d'entrée ajoutent une résistance à l'eau locale. De plus, les coudes ne devraient que se tourner verticalement, jamais horizontalement - des virages horribles de pièges, ce qui émet des problèmes.

4. La section horizontale du pipeline d'entrée est plate ou les pentes vers le haut

Cela piège l'air dans le tuyau d'entrée, affaiblissant le vide dans le tuyau et la pompe, réduisant la tête d'aspiration et coupez la sortie d'eau. Comment résoudre ce problème? La section horizontale doit se pencher légèrement vers la source d'eau - pas de planéité, sans parler d'une inclinaison ascendante.

5. L'entrée de la pompe se connecte directement à un coude

Cela rend le flux d'eau inégal lors de la saisie de la roue. Si le tuyau d'entrée est plus grand que l'entrée de la pompe, installez un réducteur excentrique - avec sa partie plate vers le haut et la pièce en pente. Sinon, l'air s'accumule, réduisant la production ou arrêtant complètement le flux d'eau, souvent avec des bruits de clunceage. Si les diamètres d'entrée du tuyau et de la pompe correspondent, ajoutez un tuyau droit entre eux - au moins 2 à 3 fois le diamètre du tuyau de longueur.

6. La sortie de la pompe se trouve au-dessus du niveau d'eau normal de la piscine de sortie

Cela augmente la tête mais coupe le flux. Si le terrain force la sortie au-dessus de l'eau, ajoutez un coude et un tuyau court pour créer un siphon, abaissant la hauteur de sortie.

7. Mauvaise position pour la consommation d'eau du tuyau d'entrée

- L'admission est trop proche du fond ou des murs de la piscine d'entrée - moins que son propre diamètre. Si le fond de la piscine a des sédiments, un apport inférieur à 1,5 fois son diamètre du fond obstruera ou sucera des débris, bloquant l'écoulement de l'eau.

- L'apport n'est pas assez profond dans l'eau. Cela provoque un tourbillon sur la surface de l'eau autour de l'apport, perturbant l'écoulement et réduisant la production. La bonne profondeur? Au moins 300 à 600 mm pour les pompes petites à moyennes et 600–1000 mm pour les grandes.

8. Lorsqu'une soupape à pied est installée, la section inférieure du tuyau d'entrée n'est pas verticale

Une configuration non verticale empêche la valve de fermer correctement, conduisant à des fuites. Le correctif: la section avec la vanne à pied doit rester droit. Si le terrain rend l'installation verticale impossible, l'axe du tuyau doit incomber à au moins 60 ° de l'horizontal.
