Principe de travail et applications des pompes à diaphragme à air

Lepompe à diaphragme à airest un nouveau type de machinerie de transport et représente l'une des catégories de pompes les plus innovantes sur le marché chinois. Il utilise de l'air comprimé comme source d'alimentation et est capable de gérer une grande variété de liquides, y compris des fluides corrosifs, des liquides contenant des particules solides, ainsi que celles avec une viscosité, une volatilité, une inflammabilité ou une toxicité élevée élevée.

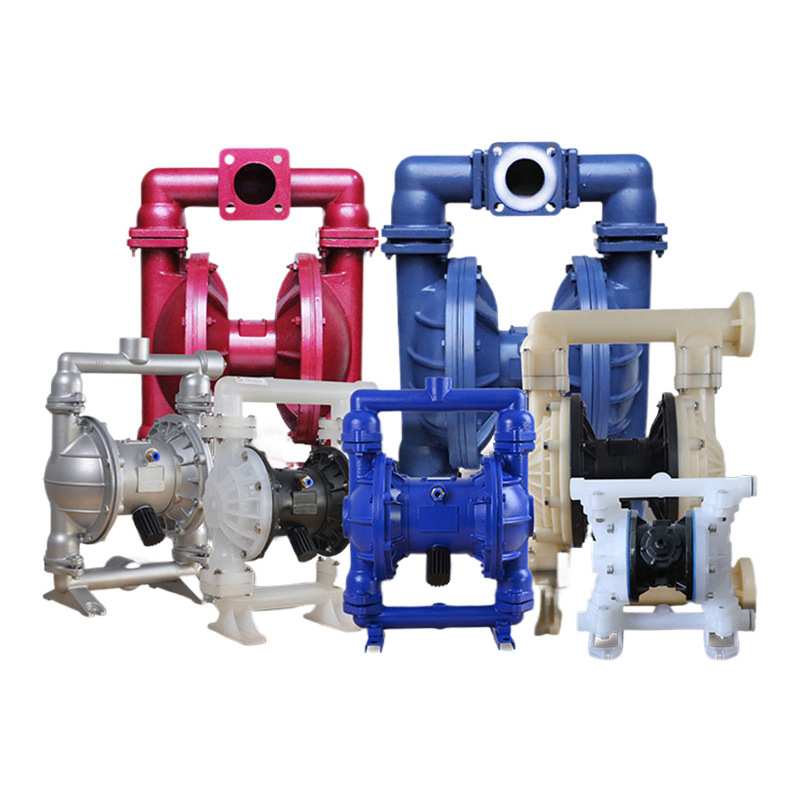

Ces pompes sont disponibles en quatre types de matériaux: plastique, alliage d'aluminium, fonte et acier inoxydable. Les diaphragmes sont faits de matériaux tels que le caoutchouc nitrile, le néoprène, le fluororubber, le polytétrafluoroéthylène (PTFE) ou le polyhexafluoropropylène pour s'adapter à différents milieux liquides. Cette flexibilité permet à la pompe d'être adaptée à des applications spéciales où les pompes conventionnelles échouent, offrant des performances satisfaisantes dans des conditions difficiles.

I. Applications des pompes à diaphragme à air

Compte tenu de ces caractéristiques,pompes à diaphragmeont progressivement capturé des parts de marché à partir d'autres types de pompes depuis leur introduction. Ils dominent dans des domaines tels que la pulvérisation de peinture et l'industrie de la céramique, et sont de plus en plus utilisés dans la protection de l'environnement, le traitement des eaux usées, la construction, la manipulation des eaux usées et les produits chimiques fins - les champs où ils offrent des avantages irremplaçables.

Les avantages clés des pompes à diaphragme à air comprennent:

1. Le fonctionnement basé sur le flux d'air permet à la sortie de s'ajuster automatiquement avec des modifications de la pression arrière (résistance à la sortie), ce qui les rend adaptés aux fluides moyens à haute viscosité. En revanche, les pompes centrifuges sont conçues pour les liquides en forme d'eau; La manipulation des liquides plus épais nécessiterait un réducteur ou un entraînement à fréquence variable, ce qui augmente considérablement les coûts. Il en va de même pour les pompes à engrenages.

2. Ces pompes offrent une solution fiable et rentable dans des environnements inflammables ou explosifs, comme lors du transport de carburants, de poudre à canon ou d'explosifs. Les avantages comprennent: aucun risque d'étincelles après la mise à la terre; Pas de génération de chaleur pendant le fonctionnement, empêchant la surchauffe; et un réchauffement du liquide minimal en raison d'une faible agitation.

3. Dans des environnements sévères comme les sites de construction et d'exploitation minière avec des eaux usées contaminées contenant des impuretés complexes, les pipelines sont sujets à obstruer. Les pompes électriques surchargent souvent dans ces conditions, provoquant un épuisement moteur. Les pompes à diaphragme, cependant, peuvent passer des solides, permettre un réglage du débit et s'arrêter automatiquement lorsque les blocages se produisent, en reprenant une fois que la ligne est claire.

4. La taille compacte, la portabilité et les exigences d'installation minimales (aucune fondation nécessaire) rendent ces pompes idéales en tant qu'unités de transfert portables.

5.Ils fournissent une isolation complète lors de la gestion des matériaux dangereux ou corrosifs.

6. Dans les paramètres de laboratoire, ces pompes empêchent la contamination des liquides sensibles.

7. Ils conviennent au pompage des fluides chimiquement instables (par exemple, des matériaux photographiques, des floculants) grâce à leur faible force de cisaillement, ce qui minimise l'impact physique.

Ii Principe de travail des pompes à diaphragme à air

1.Power par l'air comprimé.

2.Il une pompe à déplacement positif reposant sur la réciprocité du diaphragme, son principe de fonctionnement est similaire à celui d'une pompe de piston. Cette conception offre les fonctionnalités suivantes:

(1) Aucune surchauffe: l'expansion de l'air comprimé pendant l'échappement absorbe la chaleur, abaissant la température de fonctionnement sans émettre des gaz nocifs.

(2) Aucune étincelle électrique: car aucune électricité n'est utilisée et la mise à la terre empêche les étincelles statiques.

(3 Gireaux Liquides chargés de particules: La conception de la valve à billes et le fonctionnement positif de déplacement réduisent le risque de colmatage.

(4) Cisqueur très faible: La manipulation douce du liquide le rend adapté aux matériaux sensibles ou instables.

(5) Débit réglable: une soupape de papillon peut être installée à la sortie pour réguler la sortie.

(6) Capacité d'auto-emprime.

(7) Peut être sec en toute sécurité.

(8) Convient à un fonctionnement submergé.

(9) gère une gamme extrêmement large de fluides, de la viscosité faible à la viscosité élevée et corrosive à collante.

(10) Aucun système de contrôle complexe, câbles ou fusibles requis.

(11) Compact, léger et facile à déplacer.

(12) La maintenance est simple sans lubrification nécessaire, en évitant les fuites et la contamination.

(13) maintient une grande efficacité sans dégradation de l'usure.

(14) Utilisation d'énergie à 100%: la pompe s'arrête automatiquement lorsque la prise est fermée, empêchant la surcharge et les lésions thermiques.

(15) pas de joints dynamiques, éliminant les fuites; L'entretien est facile, sans points morts en fonctionnement.
