Pourquoi une pompe doseuse à membrane mécanique est-elle un choix intelligent pour un dosage précis de fluides industriels

Abstrait: A Pompe doseuse à membrane mécaniqueest conçu pour le dosage de fluides contrôlé et reproductible dans des environnements industriels exigeants.Couronnesfabrique cette pompe avec plus de 20 ans d'expérience dans la fabrication de pompes, offrant un contrôle de débit réglable, des options de matériaux résistants à la corrosion, une étanchéité statique à l'extrémité hydraulique et une stabilité de débit pouvant être contrôlée à 1 % près. Avec des applications couvrant le traitement de l'eau, la protection de l'environnement, les produits pharmaceutiques, la fabrication du papier, les nouveaux matériaux et la manipulation de produits chimiques, cette technologie offre un équilibre pratique entre précision, durabilité, sécurité et rentabilité.

Table des matières

• Qu'est-ce qu'une pompe doseuse à membrane mécanique ?
• Comment fonctionne une pompe doseuse mécanique à membrane ?
• Quelles sont les principales fonctionnalités ?
• Quels sont les principaux paramètres techniques ?
• Où est-il utilisé ?
• Comment choisir la bonne pompe ?
• Que devez-vous savoir sur l’entretien et la sécurité ?
• FAQ
• Conclusion

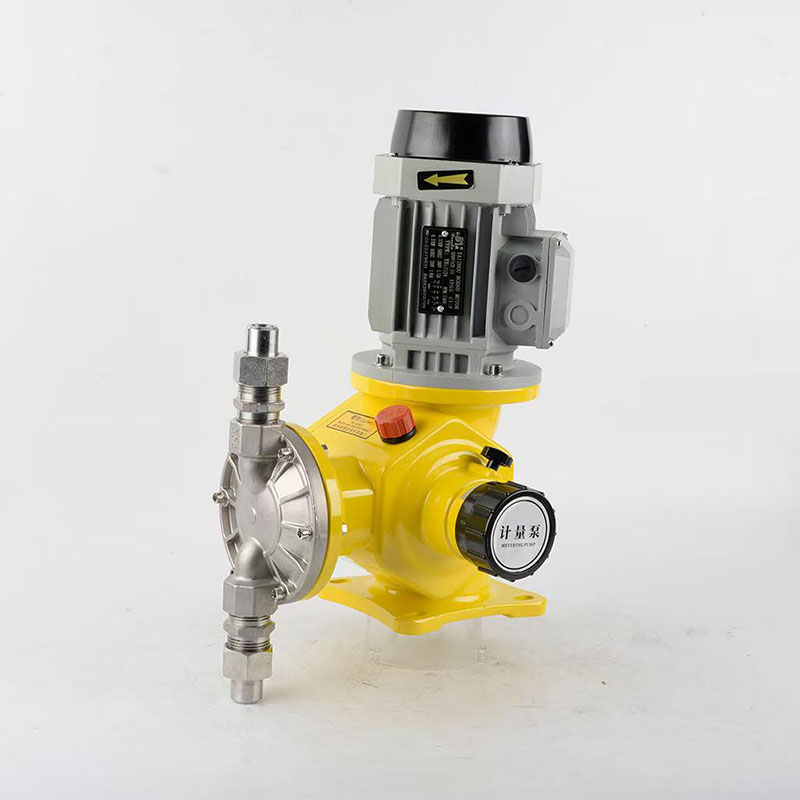

Qu'est-ce qu'une pompe doseuse à membrane mécanique ?

Une pompe doseuse mécanique à membrane est une pompe doseuse volumétrique qui utilise la force mécanique pour entraîner le diaphragme et déplacer une quantité contrôlée de liquide. Contrairement aux pompes centrifuges conventionnelles, qui sont principalement conçues pour une circulation continue des fluides, les pompes doseuses sont conçues pour fournir un débit contrôlé pour les applications où la cohérence du dosage est importante.

Selon les informations sur le produit fournies par Crowns, sa pompe doseuse à membrane mécanique utilise un mécanisme mécanique excentrique et prend en charge le contrôle de débit manuel et automatique. Le débit peut être ajusté de 0 à 100 %, tandis que la conversion de fréquence peut être utilisée pour le contrôle automatique.

La pompe est généralement adaptée aux liquides sans particules solides et peut gérer une plage de viscosité d'environ 0,3 à 2 000 mm²/s et des températures de -15°C à 85°C. Son extrémité hydraulique utilise un concept d'étanchéité statique pour minimiser les fuites, tandis que plusieurs matériaux de tête de pompe sont disponibles pour différents environnements chimiques.

Pour les acheteurs évaluant unPompe doseuse à membrane mécanique, ces caractéristiques rendent la technologie particulièrement attractive lorsqu'un dosage stable, une compatibilité chimique et des coûts d'exploitation gérables sont importants.

Comment fonctionne une pompe doseuse mécanique à membrane ?

Le principe de fonctionnement est relativement simple. Un entraînement mécanique convertit le mouvement de rotation en mouvement alternatif du diaphragme. Pendant la course d'aspiration, le diaphragme recule et crée une différence de pression qui aspire le liquide dans la chambre de pompage. Pendant la course de refoulement, le diaphragme avance et pousse le liquide vers la conduite de refoulement.

Les clapets anti-retour aident à maintenir la direction d'écoulement souhaitée. En contrôlant le mouvement du diaphragme, les opérateurs peuvent réguler la quantité de liquide délivrée au cours de chaque cycle.

• Course d'aspiration :Le diaphragme se rétracte et aspire le liquide de traitement dans la chambre.
• Course de décharge :Le diaphragme avance et force le liquide vers la sortie.
• Ajustement du débit :Le débit de la pompe peut être ajusté sur une plage de 0 à 100 %.
• Contrôle automatique :La conversion de fréquence peut être utilisée pour la régulation automatisée du débit.
• Isolement:La membrane sépare le liquide de processus des composants d'entraînement mécaniques.

Cette structure mécanique directe contribue à une conception de pompe relativement simple et contribue à réduire la complexité de la maintenance. Crowns spécifie des débits de 0,47 à 6 000 L/h, avec une pression de service maximale atteignant éventuellement 1,2 MPa selon le modèle.

Quelles sont les principales fonctionnalités ?

Les équipements de dosage industriels doivent équilibrer précision, durabilité, résistance chimique et coûts d’exploitation. La pompe doseuse mécanique à membrane répond à ces exigences grâce à plusieurs fonctionnalités techniques.

1. Large plage de réglage du débit

La pompe peut être ajustée de 0 à 100 %, permettant aux utilisateurs de réguler le dosage en fonction des exigences changeantes du processus. Ceci est utile pour les systèmes dans lesquels la demande de produits chimiques varie tout au long du cycle de production.

2. Performances de mesure stables

Couronnes spécifie une précision de stabilité du débit inférieure à 1 % pour la configuration du produit applicable. Une telle répétabilité est précieuse lorsqu'un dosage excessif ou insuffisant peut influencer l'efficacité du traitement, la qualité du produit ou la stabilité du procédé.

3. Plusieurs options de matériaux

En fonction du fluide de procédé, les têtes de pompe peuvent être configurées en PVC, PTFE, acier inoxydable 304 ou acier inoxydable 316L. La sélection des matériaux doit toujours être basée sur la compatibilité chimique et les conditions de fonctionnement réelles plutôt que sur le seul prix.

4. Construction à diaphragme renforcé

Le diaphragme utilise une structure composite multicouche incorporant un film de téflon résistant aux acides, du caoutchouc EPDM, un noyau de support SUS304, une fibre de nylon renforcée et une couche EPDM supplémentaire. Cette construction est destinée à améliorer la résistance à la corrosion et à prolonger la durée de vie du diaphragme.

5. Conception compacte et rentable

La pompe utilise un boîtier en fonte d'aluminium conçu pour dissiper la chaleur tout en maintenant un poids global relativement faible. Sa structure mécanique prend également en charge une approche rentable pour les applications de traitement de l'eau à basse pression et de dosage de produits chimiques.

Quels sont les principaux paramètres techniques ?

Avant d'acheter une pompe doseuse, les ingénieurs doivent comparer la capacité de débit, la pression, la viscosité, la température, la hauteur d'aspiration, les matériaux et les exigences de contrôle. Le tableau suivant résume les principales spécifications publiées pour la pompe doseuse à membrane mécanique Crowns.

Où est-il utilisé ?

La combinaison d'un dosage contrôlé, de matériaux résistants à la corrosion et d'un réglage flexible du débit rend cette pompe adaptée à une grande variété de processus industriels.

• Traitement de l'eau et des eaux usées :Dosage de produits chimiques pour le traitement et le contrôle des processus.
• Protection de l'environnement :Injection contrôlée de produits chimiques de traitement dans les systèmes environnementaux.
• Fabrication pharmaceutique :Ajout précis de liquides de procédé là où la répétabilité est importante.
• Fabrication du papier :Ajout de produits chimiques dosé pendant les processus de production.
• Industries des nouveaux matériaux :Transfert et dosage contrôlés des produits chimiques de traitement.
• Traitement chimique :Manipulation de liquides corrosifs ou dangereux sélectionnés avec des configurations de matériaux et de membranes appropriées.

Couronnes identifie spécifiquement la protection de l'environnement, le traitement de l'eau, les produits pharmaceutiques, la fabrication du papier et les nouveaux matériaux parmi les industries concernées. L'entreprise note également que des configurations spécialisées peuvent être utilisées pour les boues et les produits chimiques dangereux.

Comment choisir la bonne pompe ?

La sélection d’une pompe doseuse mécanique à membrane doit commencer par le processus plutôt que par la pompe elle-même. Un modèle techniquement adapté doit correspondre au liquide, au dosage requis, à la pression de fonctionnement, à la température et à la méthode de contrôle.

1. Déterminez le débit requis.Identifiez les exigences de dosage normales, minimales et maximales.
2. Confirmez la pression de décharge.Sélectionnez un modèle capable de fonctionner de manière fiable à la pression réelle du système.
3. Vérifiez la compatibilité chimique.Comparez le liquide avec les matériaux du diaphragme et de la tête de pompe.
4. Évaluez la viscosité et la température.Ces propriétés peuvent affecter considérablement les performances de la pompe.
5. Vérifiez les conditions d'aspiration.Confirmez que la hauteur d'aspiration requise est comprise dans les capacités de la pompe.
6. Choisissez la méthode de contrôle.Un réglage manuel peut suffire pour des systèmes simples, tandis que la conversion de fréquence peut prendre en charge un contrôle automatique.
7. Tenez compte des exigences de sécurité.Pour les produits chimiques dangereux, une protection et une surveillance supplémentaires de la membrane peuvent être nécessaires.

Pour les concepteurs de systèmes, il est particulièrement important de se rappeler que les spécifications publiées de la pompe ne constituent qu'une partie du processus de sélection final. La configuration de la tuyauterie, la disposition des vannes, les caractéristiques du fluide, les fluctuations de pression et les conditions d'installation doivent également être évaluées.

Que devez-vous savoir sur l’entretien et la sécurité ?

Une pompe doseuse bien conçue peut fournir un service fiable, mais une installation et un entretien corrects restent essentiels. Les opérateurs doivent établir des procédures d'inspection basées sur l'environnement d'exploitation réel.

• Inspectez régulièrement le diaphragme pour détecter tout signe d'usure ou de dommage chimique.
• Vérifiez les vannes d'aspiration et de refoulement pour déceler tout blocage, dépôt ou usure anormale.
• Vérifiez que les raccords de tuyauterie restent correctement scellés.
• Vérifiez périodiquement l’étalonnage du débit, en particulier lorsque la précision du dosage est essentielle.
• Maintenez la pompe dans les conditions spécifiées de pression, de température, de viscosité et d'aspiration.
• Utiliser des matériaux compatibles avec le liquide de procédé.

Une considération importante en matière de sécurité est que les spécifications du produit Crowns indiquent que la pompe elle-même ne comprend pas de dispositif de sécurité. Une soupape de sécurité doit donc être installée dans la canalisation de sortie lors de la formation d'un système complet.

Pour les produits chimiques inflammables, explosifs, fortement corrosifs, toxiques ou autrement dangereux, Crowns indique qu'une configuration d'extrémité hydraulique à double membrane et une alarme de rupture de membrane peuvent être sélectionnées pour réduire les risques associés à une défaillance de la membrane.

FAQ

1. À quoi sert principalement une pompe doseuse à membrane mécanique ?

Il est principalement utilisé pour le dosage et le transfert contrôlés de liquides dans des applications telles que le traitement de l'eau, la protection de l'environnement, les produits pharmaceutiques, la fabrication du papier, la production de nouveaux matériaux et certains processus chimiques.

2. Quelle est la précision d’une pompe doseuse à membrane mécanique ?

La spécification Crowns indique que la précision de la stabilité du débit peut être contrôlée à 1 % près pour la configuration applicable. Les performances de dosage réelles dépendent du modèle, des propriétés du liquide, de la pression, de l'étalonnage et des conditions d'installation.

3. La pompe peut-elle gérer des produits chimiques corrosifs ?

Oui, lorsque les matériaux de la tête de pompe et de la membrane sont correctement sélectionnés. Crowns propose des options de têtes de pompe en PVC, PTFE, acier inoxydable 304 et acier inoxydable 316L, tandis que sa construction à membrane multicouche est conçue pour résister à la corrosion.

4. Le débit peut-il être ajusté pendant que la pompe fonctionne ?

Oui. Les informations sur le produit indiquent que le débit peut être ajusté arbitrairement ou émis quantitativement, que la pompe soit en marche ou à l'arrêt, avec un réglage disponible sur une plage de 0 à 100 %.

5. Quel est le débit maximum ?

La plage de paramètres publiée est de 0,47 à 6 000 L/h, en fonction du modèle sélectionné et des conditions de fonctionnement.

6. La pompe comprend-elle une soupape de sécurité ?

Non. Selon Crowns, la pompe n'a pas de dispositif de sécurité intégré, donc une soupape de sécurité doit être installée dans la canalisation de sortie de la pompe dans le cadre de la conception du système.

Conclusion

Une pompe doseuse mécanique à membrane offre une combinaison efficace de dosage contrôlable, de simplicité mécanique, de flexibilité des matériaux et de rentabilité. Avec une plage de débit publiée de 0,47 à 6 000 L/h, un débit réglable de 0 à 100 %, plusieurs matériaux de tête de pompe et des configurations en option pour les applications chimiques exigeantes, il peut répondre à un large éventail d'exigences industrielles en matière de manipulation de fluides. Les plus de 20 ans d'expérience de Crowns dans la fabrication de pompes soutiennent également son positionnement en tant que fabricant et fournisseur chinois pour les clients à la recherche de solutions de mesure pratiques.

Si vous évaluez une pompe doseuse mécanique à membrane pour le traitement de l'eau, le dosage de produits chimiques, le traitement pharmaceutique, la fabrication du papier ou toute autre application industrielle,Contactez-nouspour discuter du débit, de la pression, des caractéristiques du fluide, des matériaux et des exigences de contrôle requis. L'équipe d'ingénierie de Crowns peut vous aider à identifier une configuration adaptée à votre application et à développer une solution de dosage fiable.
