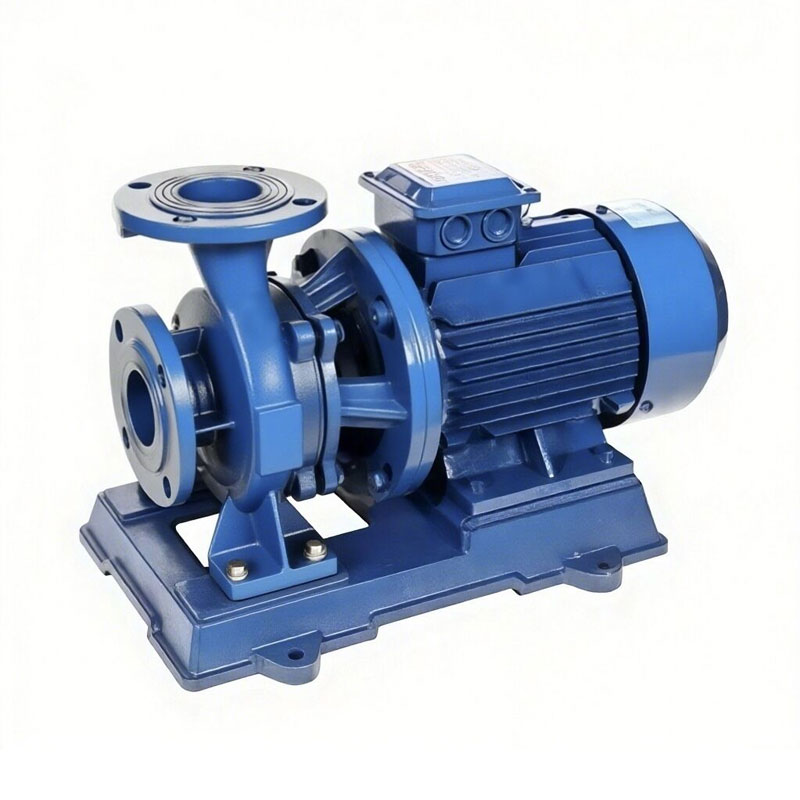

Pompe à pipeline horizontal en fonte

Shanghai Crowns Pump Manufacturing Co., Ltd. excelle dans la conception, la production et la vente de diverses pompes à eau. Notre pompe à pipeline horizontale en fonte répond aux normes ISO, garantissant des performances et une fiabilité élevées. Cette série offre une ingénierie robuste, ce qui en fait un choix idéal pour des solutions de pompe à eau efficaces et fiables.

envoyer une demande

Description du produit

Shanghai Crowns Pump Manufacturing Co., Ltd. propose des pompes à eau de qualité supérieure. Notre pompe centrifuge de pipeline horizontale en fonte des pipelines ISW, conçue par normes ISO2858 et JB / T53058-93, permet d'économiser de l'énergie et de transferts de l'eau claire et des liquides similaires, adaptés à divers besoins en matière d'approvisionnement en eau.

● ISW:Jusqu'à 80 ° C pour une utilisation industrielle / municipale.
● IRW:Jusqu'à 120 ° C pour l'eau chaude.
● Groupe:Jusqu'à 240 ° C pour les applications à température élevée.
● IHW:Pour les liquides corrosifs, -20ºC à 120 ° C.

Cronnez les couronnes Pump pour des solutions de pompe à eau fiables.

Conditions de travail

1. Pression d'entrée ≤ 1,0 MPA, ou système de travail maximum du système de pompe ≤ 1,6 MPa, pression d'entrée de pompe + tête de pompe ≤ 1,6 MPa, pression de test statique de pompe: 2,5 MPa. La pression de travail du système de pompe est supérieure à 1,6 MPa, vous devez spécifier dans l'ordre.
2. Température ambiante <40ºC, humidité relative <95%.
3. Le volume de particules solides du milieu ne doit pas dépasser 0,1%, diamètre de particules <0,2 mm.

Spécification principale

Modèle	Pouvoir		Couler	Tête	Taille de tuyau
Modèle	kw	HP	M3 / H	m	Pouce	MM
40-125	1.1	1.5	6.3	20	1.5	40
40-125A	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160A	1.5	2	5.9	28	1.5	40
40-160b	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250a	5.5	7.5	5.9	70	1.5	40
40-250b	4	5.5	5.5	60	1.5	40
40-125 (i)	1.5	2	12.5	20	1.5	40
40-125 (i) A	1.1	1.5	11	16	1.5	40
40-160 (i)	3	4	12.5	32	1.5	40
40-160 (i) A	2.2	3	11.7	28	1.5	40
40-200 (i) b	3	4	10.6	36	1.5	40
40-250 (i)	11	15	12.5	80	1.5	40
40-250 (i) A	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125A	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160A	2.2	3	11.7	28	2	50
50-160b	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200b	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250a	7.5	10	11.6	70	2	50
50-100 (i)	1.5	2	25	12.5	2	50
50-100 (i) A	1.1	1.5	22.3	10	2	50
50-125 (i)	3	4	25	20	2	50
50-125 (i) A	2.2	3	22.3	16	2	50
50-160 (i)	4	5.5	25	32	2	50
50-160 (i) A	4	5.5	23.4	28	2	50
50-160 (i) b	3	4	21.6	24	2	50
50-200 (i)	7.5	10	25	50	2	50
50-200 (i) A	7.5	10	23.5	44	2	50
50-200 (i) b	5.5	7.5	21.8	38	2	50
50-250 (i)	15	20	25	80	2	50
50-250 (i) A	11	15	23.4	70	2	50
50-250 (i) b	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125A	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160a	4	5.5	23.4	28	2.5	65
65-160b	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200b	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250a	11	15	23.4	70	2.5	65
65-250b	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315b	18.5	25	22.5	101	2.5	65
65-100 (i)	3	4	50	12.5	2.5	65
65-100 (i) A	2.2	3	44.7	10	2.5	65
65-125 (i)	5.5	7.5	50	20	2.5	65
65-125 (i) A	4	5.5	45	16	2.5	65
65-160 (i)	7.5	10	50	32	2.5	65
65-160 (i) A	7.5	10	46.7	28	2.5	65
65-160 (i) b	5.5	7.5	43.4	24	2.5	65
65-200 (i)	15	20	50	50	2.5	65
65-200 (i) A	11	15	47	44	2.5	65
65-200 (i) b	7.5	10	43.3	38	2.5	65
65-250 (i)	22	30	50	80	2.5	65
65-250 (i) A	18.5	25	46.7	70	2.5	65
65-250 (i) b	15	20	43.3	60	2.5	65
65-315 (i) A	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160A	7.5	10	46.7	28	3	80
80-160B	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250b	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100 (i)	5.5	7.5	100	12.5	3	80
80-100 (i) A	4	5.5	89	10	3	80
80-125 (i)	11	15	100	20	3	80
80-125 (i) A	7.5	10	89	16	3	80
80-160 (i)	15	20	100	32	3	80
80-160 (i) A	11	15	93.5	28	3	80
80-200 (i)	22	30	100	50	3	80
80-200 (i) A	18.5	25	93.5	44	3	80
80-200 (i) b	15	20	87	38	3	80
80-250 (i)	37	50	100	80	3	80
80-250 (i) A	30	40	93.5	70	3	80
80-250 (i) b	30	40	87	60	3	80
80-315 (i)	75	100	100	125	3	80
80-315 (i) A	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125A	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160A	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250a	30	40	93.5	70	4	100
100-250b	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100 (i)	11	15	160	12.5	4	100
100-125 (i)	15	20	160	20	4	100
100-125 (i) A	11	15	140	17	4	100
100-160 (i)	22	30	160	32	4	100
100-160 (i) A	18.5	25	140	28	4	100
100-200 (i)	37	50	160	50	4	100
100-200 (i) A	30	40	140	45	4	100
100-200 (i) b	22	30	100	40	4	100
100-250 (i)	55	75	160	80	4	100
100-250 (i) A	45	60	140	72	4	100
100-250 (i) b	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125A	11	15	143	16	5	125
125-160A	18.5	25	150	28	5	125
125-160b	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160A	18.5	25	150	28	6	150
150-160b	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250a	55	75	150	70	6	150
150-250b	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350b	75	100	140	135	6	150
150-250 (i)	75	100	200	80	6	150
150-250 (i) A	55	75	187	70	6	150
150-250 (i) b	45	60	173	60	6	150
150-315 (i)	110	150	200	125	6	150
150-315 (i) A	90	120	187	110	6	150
150-315 (i) b	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250a	45	60	150	70	5	125
125-250b	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315b	75	100	143	100	5	125
125-315c	55	75	134	88	5	125
150-125A	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250a	15	20	147	17	6	150
150-250b	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315b	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315 (b)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200a	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250a	15	20	184.4	17	8	200
200-250b	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315a	22	30	187	28	8	200
200-315b	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400a	37	50	187	44	8	200
200-400b	30	40	174	38	8	200
200-200 (i)	22	30	400	12.5	8	200
200-250 (i)	30	40	400	20	8	200
200-250 (i) A	22	30	358	16	8	200
200-315 (i)	55	75	400	32	8	200
200-315 (i) A	45	60	374	28	8	200
200-315 (i) b	37	50	346	24	8	200
200-400 (i)	75	100	400	50	8	200
200-400 (i) A	75	100	374	44	8	200
200-400 (i) b	55	75	346	38	8	200
200-400 (i) c	45	60	320	32	8	200
250-400	110	150	500	50	10	250

Fonctionnalité et application

● La structure horizontale assure une conception compacte, nécessitant un espace d'installation minimal et présentant un aspect élégant.
● Conception d'entrée et de sortie: le port d'entrée est horizontal tandis que le port de sortie est positionné verticalement vers le haut, simplifiant la disposition et l'installation de la tuyauterie.
● La pompe fonctionne avec une concentricité élevée, offrant une stabilité et un faible bruit.
● Équipé d'un joint mécanique à base de matériaux résistants à l'usure comme le carbure de silicium, assurant un fonctionnement fiable et sans fuite, avec un joint d'arbre de carbure cimenté.
● Il est pratique pour la maintenance. Il n'est pas nécessaire de retirer le tuyau. Retirez simplement l'écrou du couvercle de la pompe et le moteur et les composants de transmission pour l'entretien.

La pompe à pipeline horizontale en fonte est une pompe centrifuge à pipeline vertical est conçue pour transporter de l'eau propre et d'autres liquides avec des propriétés physiques et chimiques similaires. Il convient aux applications suivantes:

● Approvisionnement en eau industrielle
● Approvisionnement en eau urbaine et drainage
● Boîtement de hauteur de la pression d'eau de construction
● Boîtement de pression de lutte contre les incendies
● Irrigation du jardin
● Circulation de réfrigération HVAC
● Salle de bain Circulation de la salle de bain et de la pression de circulation de l'eau
● Transport à longue distance
● Intégration de l'équipement
