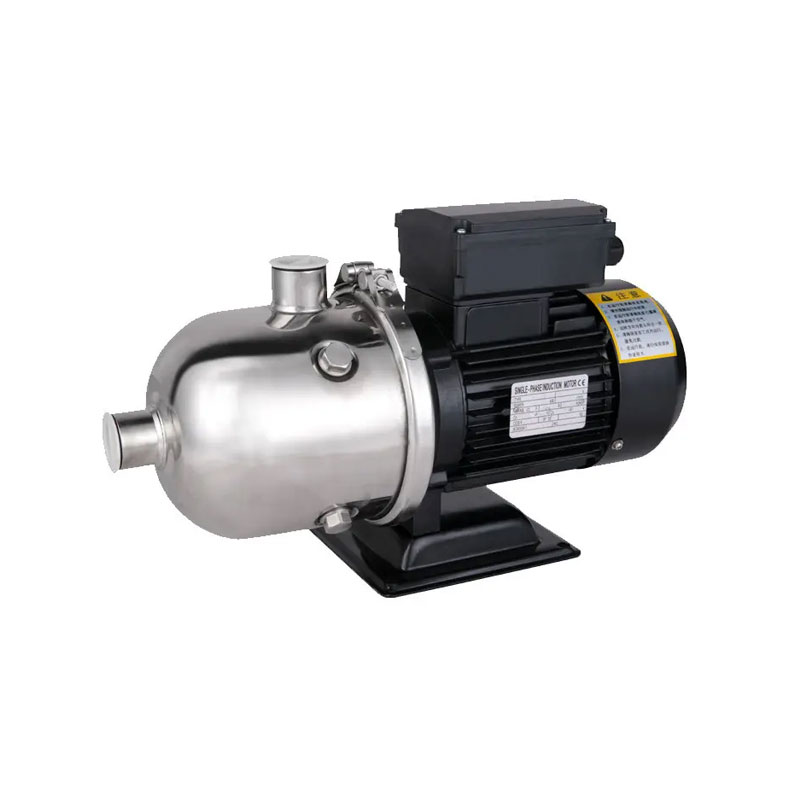

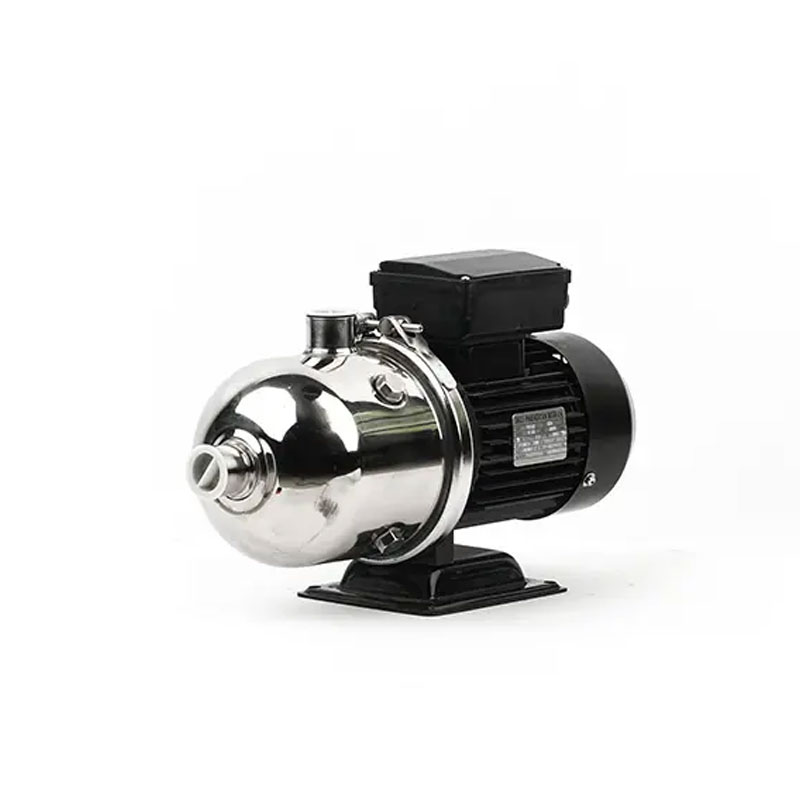

Pompe centrifuge à plusieurs degrés horizontale chl

Shanghai Crowns Pump Manufacturing Co., Ltd., un leader des solutions de pompe innovantes, excelle dans la conception, la production et la vente d'une gamme diversifiée de pompes à eau à haute performance, y compris nos séries de pompes centrifuges de pompe à plusieurs étages HORIZONTALS CHL pour répondre à des standards ISO rigoureux pour les performances et la fiabilité des pompes. Construite avec une architecture horizontale robuste à plusieurs étapes pour optimiser l'efficacité hydraulique et la cohérence de la pression sur les réseaux étendus, la série CHL subit des tests rigoureux contre ISO 9001: 2015 et ISO 2548 Benchmarks, assurant la durabilité et la maintenance minimale tout en mettant en vedette les moteurs IE3 économes en énergie. Idéal pour l'approvisionnement en eau de grande hauteur, la circulation des processus industriels et les systèmes de traitement municipal, cette série combine une empreinte compacte avec un fonctionnement fiable, ce qui en fait le choix incontournable des environnements commerciaux et industriels nécessitant des solutions de pompe à eau efficaces, conformes et durables.

envoyer une demande

Description du produit

Shanghai Crowns Pump Manufacturing Co., Ltd. propose des pompes à eau de qualité supérieure. Pompe centrifuge à plusieurs degrés horizontale CHL CONTRISSION DE CONFIRATION DE CONVERCTION DE CONVERCTION D'EAU est composée de nouvelles performances de conversion de fréquence PID de plus récentes et plus de 2 pompes. Il s'agit de l'équipement technique de renforcement de l'eau technique, qui peut automatiquement s'adapter pour satisfaire l'exigence d'une pression constante, de la demande en eau variable. La pression du filet d'alimentation en eau peut être maintenue constante. L'ensemble du système d'approvisionnement en eau peut être au mieux efficace, économise d'énergie, statut parfait. Il existe deux façons d'approvisionnement en eau, ce sont l'alimentation en eau des congrès en fréquence et l'alimentation en eau de pression. L'alimentation en eau de fréquence ajuste automatiquement la vitesse de rotation d'une pompe ou de fonctionner / arrêter une ou plusieurs pompes, ce qui est le meilleur moyen d'approvisionnement en eau pour maintenir le filet d'alimentation en eau pour être stable. Il est facile à utiliser.

● Transmettre un liquide: liquide froid, chaud, propre, non inflammable, non explosif, non composé de grains massifs ou de fibres.
● Température moyenne: type de température normale -15 ° C ~ + 70 ° C; Type d'eau chaude + 70 ° C ~ + 120 ° C;
● Environnement ambiant: pas de goutte, de vapeur, pas de poussière flottante ou de grain métallique. Pas de soleil, température chaude, poussière lourde. Pas de gaz ou de liquide corrosif et non inflammable.
● L'équipement doit être placé dans aucun lieu de vibration et à l'endroit où il est facile de vérifier.
● Température ambiante: max +45 ° C, ventilé

Cronnez les couronnes Pump pour des solutions de pompe à eau fiables.

Conditions de travail

1. Pression d'entrée ≤ 1,0 MPA, ou système de travail maximum du système de pompe ≤ 1,6 MPa, pression d'entrée de pompe + tête de pompe ≤ 1,6 MPa, pression de test statique de pompe: 2,5 MPa. La pression de travail du système de pompe est supérieure à 1,6 MPa, vous devez spécifier dans l'ordre.
2. Température ambiante <40ºC, humidité relative <95%.
3. Le volume de particules solides du milieu ne doit pas dépasser 0,1%, diamètre de particules <0,2 mm.

Spécification principale

●Table de performance

Modèle	Moteur de conduite		Q (M3 / H	0.5	1.0	1.5	2.0	2.5	3.0	3.5
Chl	(KW)	(HP)	Q (M3 / H	0.5	1.0	1.5	2.0	2.5	3.0	3.5
2-20	0.37	0.5		19	18	16.5	15	13	10	7.5
2-30	0.55	0.5		28	26.5	24.5	22	19	15.5	12
2-40	0.55	0.75	H (m)	36	34.5	33	29	25	20.5	16
2-50	0.55	0.75		45.5	43	40	36	31.5	26.5	20.5
2-60	0.75	1		53.5	51	48	44	39	32	24

●Croquis d'installation

Installation sketch

●Taille et poids

Moteur	Modèle	Taille (mm)						Poids (kg)
Moteur	Chl	L1	L2	L3	D	H	K	Poids (kg)
Triphasé phase monophasée	2-20	395	165	125	140	215/249	/ 96	13
	2-30	395	165	125	140	215/249	/ 96	13
	2-40	395	165	125	140	215/249	/ 96	13
	2-50	395	165	125	140	245/249	/ 96	13
	2-60	415	165	125	157	230/265	/ 100	13

Fonctionnalité et application

Fonctionnalité

1. Résolvez le problème de basse pression: utilisez le système d'alimentation en eau de conversion de pression constant pour maintenir la pression stable de l'ensemble du bâtiment.
2. Pour éviter la pollution du réservoir sur le dessus du toit. Il se déroule à la manière traditionnelle de l'approvisionnement en eau du réservoir de toit, efface la source de pollution de l'eau.

Application

Approvisionnement en eau résidentielle: bâtiment élevé, zone résidentielle, villa, etc.
Lieu publics: hôpital, université, gymnase, terrain de golf, aéroport, etc.
Bâtiment commercial: hôtel, immeuble de bureaux, grand magasin, centre de sauna à grande échelle.
Irrigation: park, jouer autour, jardin, ferme, etc.
Industrie de la fabrication: fabrication, équipement de lavation, industrie alimentaire, usine, etc. Horizontal Multistage Centrifugal Pump CHDF
